在工业自动化领域，众多朋友对EtherNet/IP转Modbus-TCP如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-EIP-TCP这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，产品主要功能

远创智控YC-EIP-TCP是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种Modbus-TCP设备接入到EtherNet/IP网络中。

本网关连接到EtherNet/IP总线中做为从站使用，连接到Modbus-TCP总线中做为主站(客户端)或从站(服务器)使用。

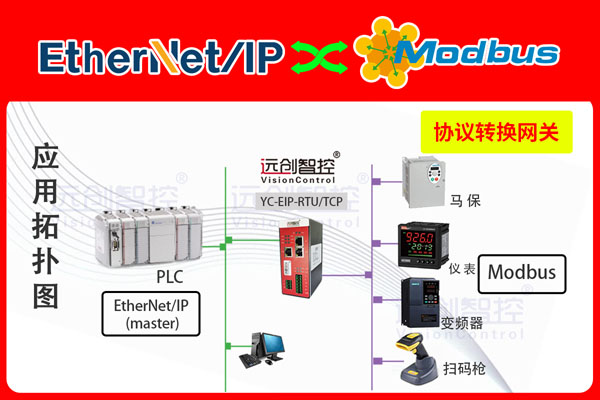

二，典型应用拓扑图

三，技术参数

1、EtherNet/IP技术参数

● 网关做为EtherNet/IP网络的从站，可以连接AB(罗克韦尔)、欧姆龙等品牌的PLC。

● 以太网 10/100M 自适应，具有 IP 地址冲/突探测功能。

● 支持 ODVA 标准EtherNet/IP通信协议。

● 输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

2、Modbus-TCP技术参数

● 网关的Modbus接口可通过拨码选择做为主站(客户端)或从站(服务器)，两种工作方式二选一工作。

● 网关作为Modbus主站，支持 01H、02H、03H、04H、05H、06H、0FH、

10H 号功能。

● 网关作为Modbus主站，最大可以开通 8 个通道，连接 8 个 MODBUS 从站。从站站号 1~8，对应端口号 10001~10008，端口号可以通过软件进行更改。

● 网关作为Modbus从站，支持 02H、04H、0FH、10H 号功能。

网关作为Modbus从站，端口号支持 501~504。

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口

网口 P1和P2：ETHERNET/IP 接口

网口 P3：MODBUS-TCP 接口

六，导轨安装图

全文总结：

EtherNet/IP转Modbus-TCP总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
