在工业自动化领域，众多朋友对EtherNet/IP转CAN如何实现高效稳定的互联通信饶有兴致。在此作者为大家介绍远创智控YC-EIP-CAN这款产品，它能够出色地解决这一问题。接下来，作者从该款设备的主要功能、技术参数、优势特点以及配置方式等多个方面，向广大朋友全面详细地介绍该设备。这款产品为不同总线间的稳定通信提供了可靠的解决方案，使得工业自动化系统的搭建更为便捷高效，能够满足不同场景下的应用需求。

一，产品主要功能

远创智控YC-EIP-CAN是自主研发的一款EtherNet/IP从站功能的通讯网关。该产品主要功能是将各种CAN总线和EtherNet/IP网络连接起来。

本网关连接到EtherNet/IP总线中做为从站使用，连接到CAN总线中根据节点号进行读写。

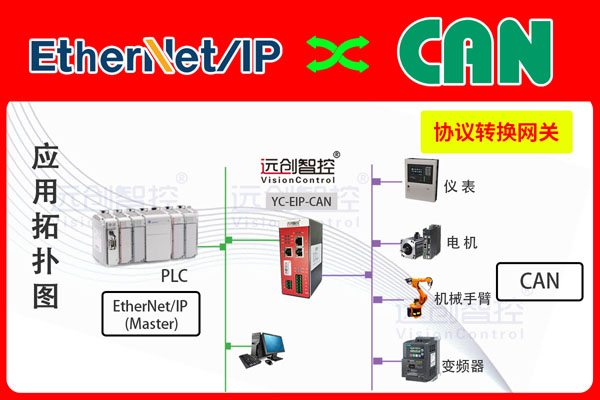

二，典型应用拓扑图

三，技术参数

1、EtherNet/IP技术参数

网关做为EtherNet/IP网络的从站，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的 PLC。

以太网 10/100M 自适应，具有 IP 地址冲/突探测功能。

支持 ODVA 标准EtherNet/IP通信协议。

输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

2、CAN技术参数

标准 CAN 2.0 A、2.0B 接口可选

波特率：5K~1M 可选

可以配置多条CAN的接收、发送报文

网关自带终端电阻

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载配置口，本产品不使用

网口 P1：ETHERCAT输入接口

网口 P2：ETHERCAT输出接口

5PIN 端子 L、H：CAN 信号 L、H

5PIN 端子 GND：屏蔽接地

5PIN 端子 RL、RH： CAN 终端电阻，如需接入终端电阻时，L 与 RL短接，H 与 RH 短接

六，导轨安装图

全文总结：

EtherNet/IP转CAN总线协议转换网关的介绍至此暂告一段落。期望这篇技术文档能够为你提供助力。倘若你想要了解该产品的内部协议转换机制、数据映射原理等工作原理，亦或是对其高兼容性、低延迟性等技术优势感兴趣，又或者在实际应用中遭遇数据丢包、通信干扰等难题，比如如何优化数据校验算法以增强网络稳定性、怎样利用数据缓存技术提升传输效率等，那么别再迟疑，即刻与我们取得联系。我们将竭诚为你排忧解难，提供详尽且专业的解答以及优质高效的服务。
