许多朋友都对EtherNet/IP转CC-Link IEFB如何实现高效稳定互联通信很感兴趣。这里为作者大家介绍远创智控YC-EIP-CCLKIE这个产品，它能很好地解决这一问题。接下来，作者将从主要功能、技术参数、优势特点以及配置方式等多个方面，为广大朋友详细介绍该设备。它的出现，为实现不同总线间的稳定通信提供了可靠方案，让工业自动化系统的搭建更加便捷高效，满足不同场景下的应用需求。

一，产品主要功能

1、远创智控YC-EIP-CCLKIE工业级EtherNet/IP网关

2、CC-Link IEFB转EtherNet/IP

3、支持多个CC-Link IEFB节点

4、即插即用 无需编程 轻松组态 ,即实现数据交互

5、导轨安装 支持提供EDS文件

6、EtherNet/IP与CC-Link IEFB互转数据透明传输可接入PLC组态 支持CodeSys/支持欧姆龙PLC支持三菱PLC

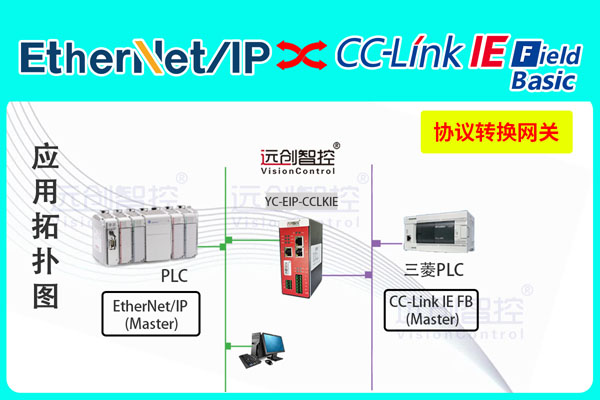

二，典型应用拓扑图

三，技术参数

网关做为EtherNet/IP网络的从站，可以连接 AB(罗克韦尔)、欧姆龙、基恩士等品牌的PLC。

以太网10/100M自适应，具有IP地址探测功能。

支持 ODVA 标准EtherNet/IP通信协议。

输入输出字节数：输入字节数最大 490 Bytes、输出字节数最大 490 Bytes。

网关做为CCLINK IE FIELD BASIC 网络的从站，可以连接三菱的 PLC。

通过网关的拨码，可以设置网关占用 1 个站~4 个站

输入输出字节数：输入字数最大 128 word、输出字数最大 128 word。

网关占用几个站，直接决定输入输出数量，见下表：

电器参数：

电源: 直流24V/200mA (18V~ 30V可用) 使用中建议接好保护地PE

工作环境: -40 ~85°C，湿度≤95%

防护等级: IP40

安装方式: 35mm导轨

重量: 500g

四，产品细节尺寸图

接口指示图

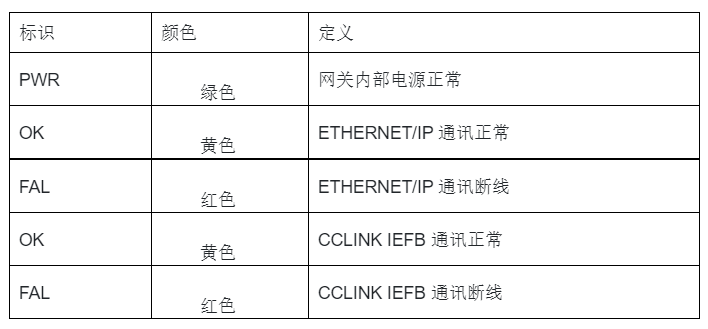

接口及指示灯说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2：ETHERNET/IP 接口

网口 P3 和 P4：CCLINK IEFB 接口

五，导轨安装图

全文总结：

EtherNet/IP转CC-Link IEFB总线协议转换网关的介绍暂告段落。希望这篇技术文档能为你带来帮助。若你想深入了解该产品的内部协议转换机制、数据映射原理等工作原理，以及高兼容性、低延迟性等技术优势，或是在实际应用中遇到数据丢包、通信干扰等难题，如如何优化数据校验算法增强网络稳定性、怎样利用数据缓存技术提升传输效率等，别再犹豫，立即与我们联系。我们将竭诚为你解决问题，提供详尽专业的解答和优质高效的服务。
