Profibus-DP主站转Modbus-RTU协议网关（Modbus-RTU转Profibus-DP）
许多朋友都对Profibus-DP转Modbus-RTU如何实现高效稳定互联通信很感兴趣。这里为作者大家介绍远创智控YC-DPM-RTU这个产品，它能很好地解决这一问题。接下来，作者将从主要功能、技术参数、优势特点以及配置方式等多个方面，为广大朋友详细介绍该设备。它的出现，为实现不同总线间的稳定通信提供了可靠方案，让工业自动化系统的搭建更加便捷高效，满足不同场景下的应用需求。
一，产品主要功能
远创智控YC-DPM-RTU网关在Profibus总线侧实现主站功能，在Modbus串口侧实现从站功能。可将Profibus DP协议的设备(如：E+H流量计、倍福编码器等)接入到Modbus网络中;通过增加DP/PA耦合器，也可将Profibus PA从站接入Modbus网络。在Modbus串口侧提供RS485和RS232两种电平接口。
远创智控YC-DPM-RTU网关最多支持32个Profibus从站的通信，只支持单主站系统，不支持多主站系统。

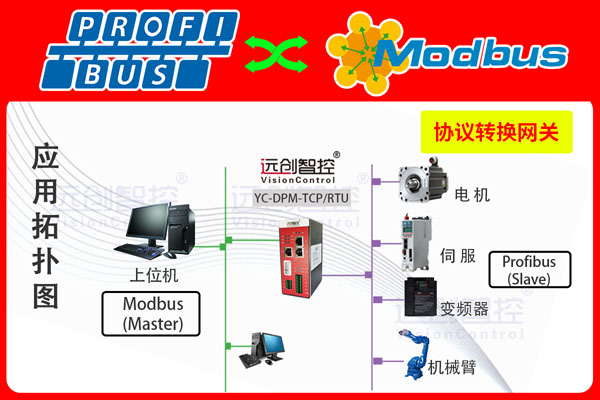

二，典型应用拓扑图
三，技术参数
1、Modbus RTU技术参数
◆ 波特率：1200、2400、4800、9600、14400、19200、38400、56000、57600、115200bps;
◆ 串口格式支持7、8个数据位， None/Odd/Even校验位，1、2 个停止位。
2、Profibus DP技术参数
◆ 主站输入数据缓存：4096字节;
◆ 主站输出数据缓存：4096字节;
◆ 主站参数数据缓存：4096字节;
◆ 主站诊断数据缓存：1024字节;
◆ 从站允许最大输入输出字节数：输入244字节，输出244字节;
◆ 从站允许最大用户参数长度：244字节;
◆ 波特率：9.6K、19.2K、45.45K、93.75K、187.5K、500K、1.5M、3Mbps。
四，端子说明
Profibus DP接口 | 电源及Modbus接口 | |||
1、2、7、9 | NC | 1 | V+，电源输入正 | |
3 | B+，Profibus差分收发正信号 | 2 | V-，电源输入负 | |
4 | ISODE，Profibus收发控制隔离输出 | 3 | GND，RS232和RS485信号地 | |
5 | GND，隔离电源地 | 4 | TX，网关RS232数据发送信号 | |
6 | VP，隔离5V电源输出，最大输出150mA | 5 | RX，网关RS232数据接收信号 | |
8 | A-，Profibus差分收发负信号 | 6 | A+，RS485差分收发正信号 | |
7 | B-, RS485差分收发负信号 | |||
全文总结：
Profibus-DP转Modbus-RTU总线协议转换网关的介绍暂告段落。希望这篇技术文档能为你带来帮助。若你想深入了解该产品的内部协议转换机制、数据映射原理等工作原理，以及高兼容性、低延迟性等技术优势，或是在实际应用中遇到数据丢包、通信干扰等难题，如如何优化数据校验算法增强网络稳定性、怎样利用数据缓存技术提升传输效率等，别再犹豫，立即与我们联系。我们将竭诚为你解决问题，提供详尽专业的解答和优质高效的服务。
