EtherCAT转Modbus-TCP如何实现高效且稳定的连接与通信，很多朋友想要知道这个问题的答案。现在作者为大家详细解读这一难题。远创智控YC-ECTM-TCP型设备可以帮助大家很好地解决这一困扰众人的协议转换难题。下面，将全面介绍该设备的强大功能，例如智能的协议转换管理功能以及广泛的设备兼容性等;在参数方面，会涉及设备的功耗、尺寸等具体内容;同时还会讲解具体的配置方式，包括基础配置的操作方法以及特定场景下高级配置的实现途径。

一，设备主要功能

远创智控YC-ECTM-TCP型网关实现Modbus TCP网络与EtherCAT网络的互连互通。该网关可实现双向数据交换，实现EtherCAT设备和Modbus TCP控制器的数据交互。

应用广泛：支持EtherCAT接口的电机、机械手臂、IO模块、马达等等。比如污水处理厂中，EtherCAT主站采集各个处理环节的参数，通过协议网关上传至Modbus TCP协议的监控平台，实现远程监控和优化控制。

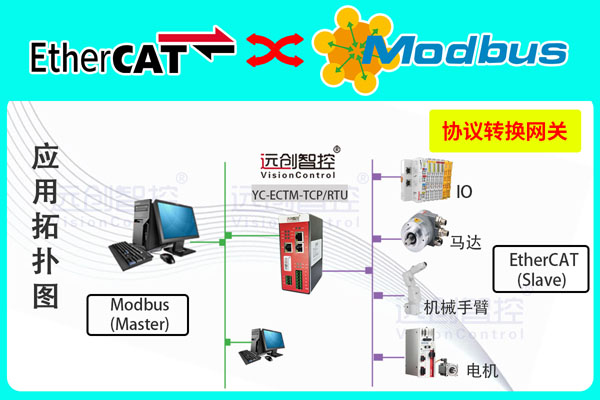

二，典型应用拓扑图

三，设备技术参数

远创智控YC-ECTM-TCP在Modbus TCP一侧为Modbus TCP从站，在EtherCAT一侧为EtherCAT主站;

支持标准的Modbus TCP协议

在Modbus TCP一侧为Modbus TCP Server;

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

EtherCAT规范 V1.0.3.2;

支持的最大PDO长度，inputs和outputs各为 256 字节。

支持EtherNet over EtherCAT(EoE)协议(虚拟交换机);

支持DC-Synchronous、SM Synchronous模式

支持拓扑查看器、诊断检测、自动扫描

四，配置方法

1、正确连接电源，通过TCP网络口将YC-ECTM-TCP与PC相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、点击主菜单栏“Action - Run”，将配置下载到网关中;

4、在SoMachine中配置相应的组态，包括配置的功能码，目标设备的IP地址及响应时间，重连时间;

5、将SoMachine与网关相连接，此时网关的TX/RX指示灯闪烁，代表TCP侧正在收发数据;

6、网关与EtherCAT从站设备之间建立连接进入OP状态后，此时ECT指示灯常亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

工作环境温度：-45～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

EtherCAT转Modbus-TCP总线协议转换网关的介绍暂且告一段落。这篇技术文档对你是否有所助益呢?如果你期望深入知悉该产品的更多信息，比如内部的协议转换机制、数据映射原理等具体工作原理，以及高兼容性、低延迟性等技术优势。又或者在实际应用中遭遇如数据丢包、通信干扰等技术难题，例如如何通过优化数据校验算法增强网络稳定性、怎样利用数据缓存技术提升数据传输效率等，那么不要再迟疑，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，提供详尽专业的解答以及优质高效的服务。
