Profinet转EtherCAT如何实现高效且稳定的连接与通信，这个问题常常令许多人士深感困惑。在此，作者为大家深入解读这一难题。远创智控YC-PN-ECT型设备可以很好地解决这一协议转换难题。下面，将详细介绍该设备的强大功能，如智能的协议转换管理功能以及广泛的设备兼容性等;在参数方面，会涉及设备的功耗、尺寸等具体内容;同时还会讲解具体的配置方式，包括基础配置的操作方法以及特定场景下高级配置的实现方式。

一，产品主要功能

远创智控YC-PN-ECT是自主研发的一款Profinet从站功能的通讯网关。该产品主要功能是将Profinet网络和EtherCAT网络连接起来。

本网关连接到Profinet总线中做为从站使用，连接到EtherCAT总线中做为从站使用。

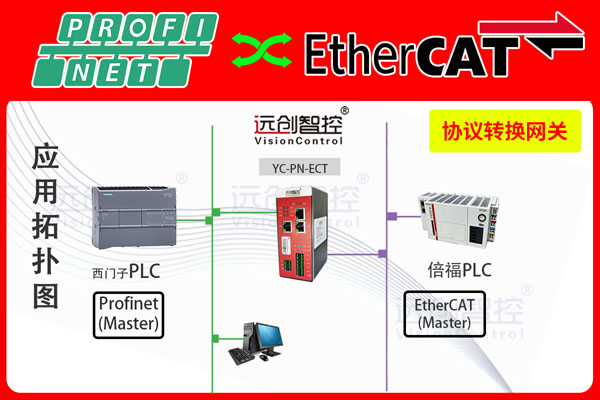

二，典型应用拓扑图

三，技术参数

1、EtherCAT技术参数

网关做为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

带2个RJ45以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，可以组成链式网络，支持环网冗余。

支持的最大 PDO 长度，inputs 和 outputs 各为 256 字节。Input 和 output 的方向是主站方向，input是主站输入，output是主站输出。

2、Profinet技术参数

网关做为Profinet网络的Device设备(即从站)，带 2 个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

适应Profinet V2.3 协议，采用实时(RT)通讯功能，符合： GB/T 251052014《工业通信网络现场总线规范类型 10: PROFINET IO 规范》，IEC 611585-10：2007，IDT。

四，产品尺寸图

五，端子说明

3PIN 端子 L+：电源 24V

3PIN 端子 M：电源 0V

3PIN 端子 PE：保护地

网口 LAN：网关下载口，本产品不使用

网口 P1 和 P2 接口：Profinet接口

网口 P3：EtherCAT输入接口

网口 P4：EtherCAT输出接口

六，导轨安装图

全文总结：

Profinet转EtherCAT总线协议转换网关的介绍至此暂告一段落。不知此次介绍对你是否有所帮助呢?如果你想要深入了解该产品的更多详情，诸如其内部的协议转换机制、数据映射原理等具体工作原理，以及高兼容性、低延迟性等技术优势。又或者在实际应用中遇到诸如数据丢包、通信干扰等技术难题，例如如何通过优化数据校验算法来提升网络稳定性、怎样利用数据缓存技术提高数据传输效率等，不要犹豫，赶紧与我们取得联系吧。我们会全力以赴为你解决问题，提供详尽专业的解答以及优质高效的服务。
