S7300 通过远创智控 MPI-ETH-YC01Plus和 S7-1200/1500 等西门子 PLC 数据交换（S7TCP 协议）

本示例以S7-1200(CPU 1212C DC/DC/DC)与S7-300(CPU315-2DP)为例交换数据，S7-1500、SMART 200 与之步骤类似，不做重复介绍。S7-300与S7-1200如何实现以太网通讯的案例MPI转以太网

远创智控MPI-ETH-YC01 Plus以太网模块的DB9 公口（X1）连接 S7-300 的 MPI 口/DP 口，S7-1200 自带以太网口与远创智控 MPI-ETH-YC01 Plus的以太网口通过交换机连接，MPI-ETH-YC01Plus 通过 NetDevice 工具配置交换命令，实现实时高效的 S7-300 和 S7-1200 数据交换。

远创智控这款以太网通讯模块，型号有MPI-ETH-YC01和PPI-ETH-YC01，PLC转以太网适用于西门子S7-200/S7-300/S7-400、SMART S7-200、西门子数控840D、840DSL、合信、亿维PLC的PPI/MPI/PROFIBUS转以太网。用于西门子S7-200/S7-300/S7-400程序上下载、上位监控、设备联网和数据采集。支持与 S7-200SMART 、S7-1200/1500、S7-200/300/400的以太网接口进行通讯的功能和ModbusTCP主从站功能。不占用PLC编程口，即编程软件/上位机软件通过以太网对PLC数据监控和采集的同时，触摸屏可以通过扩展RS485口与PLC进行通讯。可以连非西门子触摸屏，如昆仑通态、威纶、台达、步等。

1.1 配置 S7-1200

1、 打开TIA portal V14，新建项目，组态，连接 PLC；

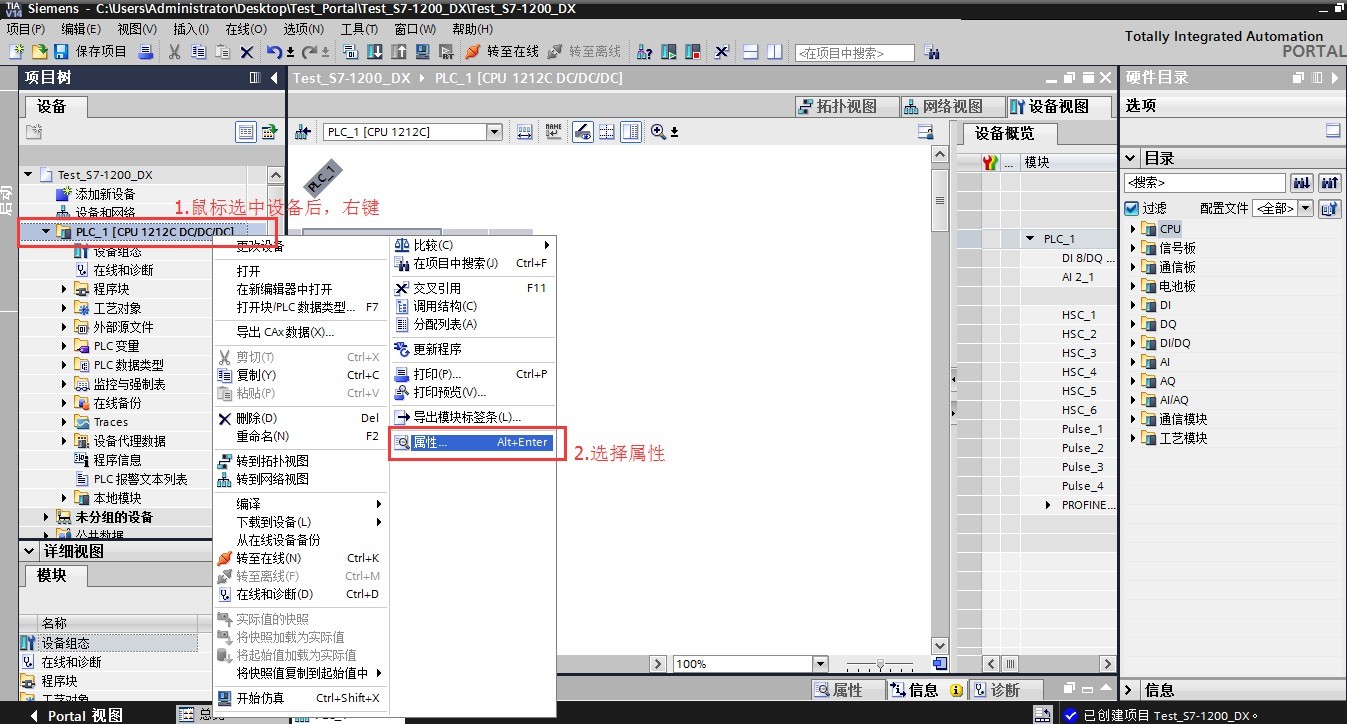

2、选择 CPU，右键点击 PLC，选择【属性】；

 3、配置属性；

Ø   选择【防护与安全】；

Ø  打钩【允许来自从远程对象的PUT/GET 通信】

Ø  点击确认下载；

注意：当你需要对 DB 数据块的数据做数据交换的时候，还需要对 DB 数

据块做如下设置：

1.选择 DB 数据块，右键点击 DB 数据块，选择【属性】；

2.选择【属性】，右击【属性】，【优化的块访问】请不要打钩。

1.2、配置 MPI-ETH-YC01Puls 模块数据交换命令

 打开 NETDevice，点击【快速搜索】，搜索到CHNet-S7300MPD设备后，点击【修改设备参数】S7-300与S7-1200如何实现以太网通讯的案例MPI转以太网

  2、新建客户机

Ø  点击数据交换，右键创建新的客户机 0；

Ø  【远程服务器的IP 地址】为 S7-1200 的IP 地址，例如：192.168.1.178；远程服务器的通讯端口号，默认为 102；连接超时时间默认为 10S；

Ø  本地/远程TSAP

本地TSAP 可任意填写，远程 TSAP：包含两个字节，第一个字节标识访问的资源，01 是PG,02 是 OP，03 是 S7 单边(服务器模式)，10(hex)及以上是

S7 双边通讯。第二个字节是访问点，可能是 CPU 的槽号，CP 的槽号等等。

Ø  点击确认，创建客户机。

3、在客户机中配置数据交换命令

Ø  点击新建命令

例如需要新建命令：S7-1200 的DB100.DBW0~DB100.DBW8 读取 S7-300

 的DB1.DBW100~DB1.DBW108，总共 5 个字的数据；

Ø  选择[本地→远程]，在【设置传输的数据类型和个数】输入需要传输数据的个数和类型，例如：传输 5 个字；传输超时设置为 2S；

Ø  本地站点(S7-300)设置 MPI-ETH-YC01 所在总线的PLC 的站地址，数据区域选择 DB

块，DB 号为 1，字节偏移为 100，位偏移忽略；

Ø  远程站点(S7-1200)的 PLC 地址无需设置，数据区域选择 DB 块，DB 号为

100，字节偏移为 0，位偏移忽略；

Ø  点击【检查】按钮可进行规则检查，点击【确认】按钮即可生成命令；

4、客户机监视

点击客户机监视按钮，【错误信息】为无错误，且【正确】有数据跳动， 说明通信成功。

1.2    验证数据交换

1、打开SIMATIC Manager 变量表，对 DB1.DBW100 进行数据修改为 BC12H;

2、打开TIA portal V14 变量监控与强制表，对 DB100.DBW0 进行数据监视， 值为BC12H；
