EtherCAT转CAN如何实现高效且稳定的连接与通信，这个问题常令众多业内人士深感困惑。在此，作者为大家详细说明一下。远创智控YC-ECT-CAN型设备表现良好，很好地解决了这个协议转换难题。接下里作者会详细介绍该设备的强大功能，如智能的协议转换管理功能以及广泛的设备兼容性等。同时，还会涉及设备的参数内容，包括功耗、尺寸等具体数据。此外，还将讲解具体的配置方式，涵盖基础配置的操作方法以及特定场景下高级配置的实现方式。

一，设备主要功能

远创智控YC-ECT-CAN实现连接CAN设备和网络到EtherCAT系统。该网关可实现双向数据交换，既允许现有的、低成本的CAN设备集成到EtherCAT系统，也可提供来自EtherCAT的数据给CAN设备使用。

应用广泛：应用于支持CAN接口的变频器、步进电机、伺服驱动器、仪表、PLC、DCS、FCS等等。

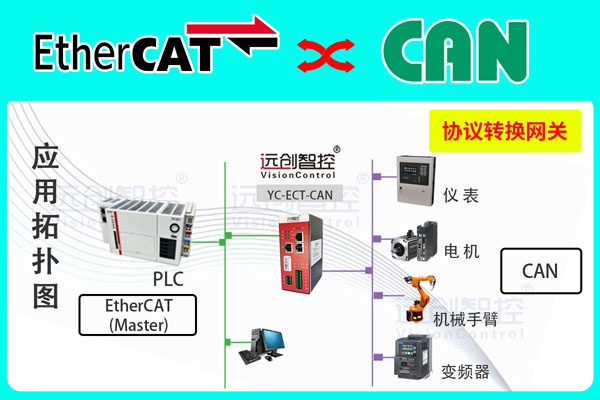

二，典型应用拓扑图

三，设备技术参数

远创智控YC-ECT-CAN在EtherCAT一侧为EtherCAT从站，在CAN一侧可以作为主站，支持CAN自由通信的CAN设备

ESI文件由配置工具自动生成

支持最大的输入字节数为500字节，最大的输出字节为500字节

CAN参数规格：

支持波CAN规范：CAN2.0A/B

支持波特率：20kbit/s, 50kbit/s, 100kbit/s, 125kbit/s, 250kbit/s, 500kbit/s, 800kBbit/s, 1Mbit/s

最大CAN报文数：256条

支持通讯模式：生产者/消费者模式、查询/应答模式

四，配置方法

1、正确连接电源，通过配置口将YC-ECT-CAN相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置(请参考配置软件的使用方法);

3、将配置下载到网关中;

4、连接主站控制器与网关模块;

5、等待网关会与PLC之间建立连接，此时ECT绿色指示灯常亮;

6、网关模块CAN侧通讯正常后，RUN绿色指示灯常亮;

五，电器参数

供电：24VDC(±5%)，最大功率 3.5W

工作环境温度：-40～85℃，湿度≤95%

防护等级：IP20

安装方式: DIN-35mm导轨

六，导轨安装图

全文总结：

EtherCAT转CAN协议转换网关的介绍暂告一段落。不知此次介绍对你是否有所帮助呢?倘若你期望深入了解该产品的更多详情，诸如内部的协议转换机制、数据映射原理等具体工作原理，还有高兼容性、低延迟性等技术优势。又或者在实际应用中遇到如数据丢包、通信干扰等技术难题，比如如何通过优化数据校验算法提升网络稳定性、怎样利用数据缓存技术提高数据传输效率等，那么别再犹豫，赶紧与我们取得联系吧。我们将全力以赴为你解决问题，提供详尽专业的解答以及优质高效的服务。
